Трубопроводный компенсатор — это устройство, используемое для защиты трубопроводных систем от повреждений, вызванных термическими деформациями, вибрациями, давлением или другими внешними воздействиями. Он является неотъемлемой частью современных инженерных систем, обеспечивая их долговечность и надежную работу.
Назначение компенсаторов
Трубопроводы, находясь в постоянной эксплуатации, подвергаются воздействию высоких температур, давления и механических нагрузок. Это может привести к возникновению тепловых расширений, сдвигов или вибраций, способных повредить соединения и привести к разгерметизации системы. Отметим, что трубопроводные компенсатор предотвращают такие ситуации, поглощая возникающие нагрузки и сохраняя целостность трубопровода.
Основные виды

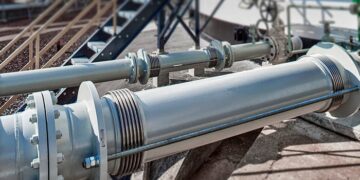

Сильфонные модели состоят из одного или нескольких сильфонов — гофрированных металлических элементов, способных растягиваться и сжиматься под воздействием нагрузок. Они подходят для работы в условиях высоких температур и давления. Линзовые устройства имеют линзообразные элементы, которые при деформации изменяют свою форму, поглощая нагрузки.
Линзовые компенсаторы отличаются высокой прочностью и подходят для агрессивных сред.
Резиновые компенсаторы изготавливаются из эластичных материалов, таких как резина или каучук.
Они эффективны для уменьшения вибраций и шумов, часто используются в системах водоснабжения и отопления.
Поворотный компенсатор стальной состоит из подвижных элементов, которые изменяют угол между участками трубопровода, компенсируя тепловые деформации.
Скользящие компенсаторы применяются для линейных перемещений трубопровода. Конструкция включает трубу, которая скользит внутри другой трубы с минимальным сопротивлением.
Конструктивные элементы
Каждый тип компенсатора имеет уникальные конструктивные особенности, однако существует несколько ключевых элементов:
- гофры или линзы- основной элемент, который поглощает нагрузку. Его конструкция определяет способность компенсатора справляться с растяжением, сжатием или изгибом;
- крепежные элементы- обеспечивают надежное соединение компенсатора с трубопроводом;
- уплотнения -предотвращают утечку рабочей среды. Материалы уплотнений выбираются в зависимости от условий эксплуатации;
- защитный кожух. Обеспечивает дополнительную защиту от внешних воздействий и повреждений.
Эти устройства защищают от повреждений, вызванных термическими расширениями или вибрациями. Широкий выбор моделей позволяет использовать трубопроводные компенсаторы в различных отраслях.
